HDMI zu HDMI + SPDIF + Cinch L/R Audio-Extraktor - Konverter

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen, in Betrieb nehmen oder einstellen. Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Der HDMI-zu-HDMI-Konverter ermöglicht den Anschluss einer HD-Quelle an ein einziges HD-Display und fügt einen zusätzlichen L+R- und SPDIF-Audioausgang hinzu.

Unsere Geräte bieten Lösungen für Lärm-, Platz- und Sicherheitsbedenken, Rechenzentrumssteuerung, Informationsverteilung, Konferenzraumpräsentationen, Schul- und Unternehmensschulungsumgebungen.

Dieses Gerät kann das digitale 2-Kanal-PCM-Stereo-Audiosignal vom HDMI-Eingang extrahieren und gleichzeitig über den RCA-artigen L/R-Analogausgang UND den SPDIF-Ausgang in einen 2-Kanal-Analog-Stereoausgang umwandeln. Der SPDIF-Ausgang kann 5.1-Kanal-Audio einschließlich Dolby Digital 5.1-Kanal und DTS 5.1-Kanal unterstützen; er unterstützt KEIN Dolby Digital Plus und PCM 5.1-Kanal und darüber hinaus.

Eigenschaften:

• Ein HDMI-Eingang wird in einen HDMI+Audio-Ausgang (SPDIF+R/L) umgewandelt
• Unterstützung der Audioausgabe: SPDIF+R/L analoger Audioausgang
• Eingangsauflösung: bis zu 1080P (50/60Hz)/720P/480P
• LED-Anzeige: Wenn Quelle oder Senke arbeiten, leuchtet die entsprechende LED.
• Unterstützt AppleTV und verschiedene Blu-ray-Player
• Kein Qualitätsverlust
• Installation in wenigen Minuten
• Benötigt DC5V/1A Netzteil
• Beste Qualität und Kompatibilität in der Produktkategorie

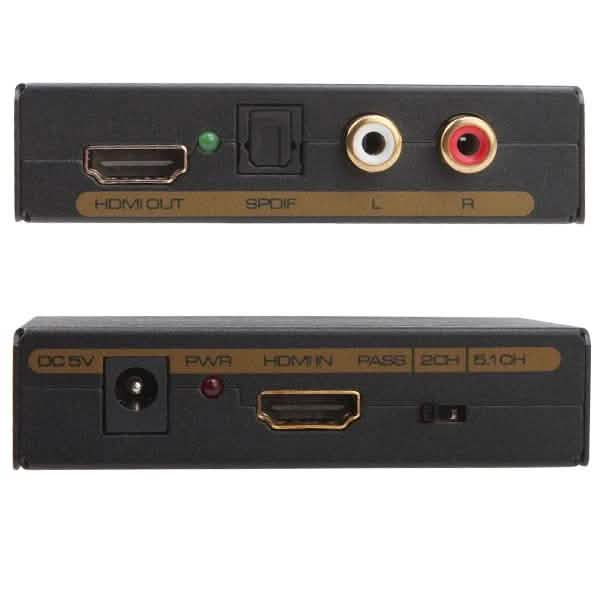

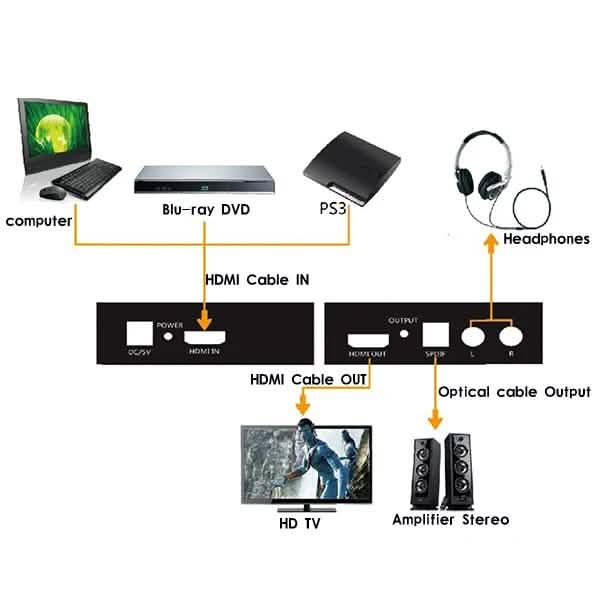

Bedienung und Anschluss:

• Verwenden Sie ein HDMI-Kabel, um die HD-Quelle mit dem HDMI-Eingang zu verbinden.
• Verbinden Sie den HDMI-Ausgang des Konverters mit dem HD-Display.
• Verwenden Sie ein Audiokabel, um den R/L-Anschluss des Konverters mit dem Audiogerät zu verbinden.
• Verwenden Sie das optische Kabel, um den SPDIF-Anschluss mit dem Audiogerät zu verbinden.
• Verbinden Sie den Konverter mit einem 5V DC Netzteil.

Spezifikationen:

• HDMI-Auflösung: 1080P/1080i/720p/576p/576i/480p/480i
• Unterstütztes Videofarbformat: 24 Bit/Deep Color 30 Bit, 36 Bit
• Audioausgang: L/R+SPDIF
• Maximale Bandbreite: 225 MHz

• Maximale Baudrate: 6,75 Gbit/s

• Eingangs-/Ausgangs-TMDS-Signal: 0,5~1,5 Volt p-p (TTL)

• Eingangs-/Ausgangs-DDC-Signal: 5 Volt p-p (TTL)

• Eingangskabellänge: ≤15m AWG26 HDMI-Standardkabel

• Ausgangskabellänge: ≤20m AWG26 HDMI-Standardkabel

• Maximaler Arbeitsstrom: 500 mA

• Netzteilformat: Eingang: AC (50 Hz, 60 Hz) 100V-240V; Ausgang: DC5V/1A

• Betriebstemperaturbereich: (-15 bis +55 ℃)

• Betriebsfeuchtigkeitsbereich: 5 bis 90 % RH (nicht kondensierend)

• Abmessungen (L x B x H): 84,5 x 61,8 x 21 (mm)

• Gewicht: 132 g

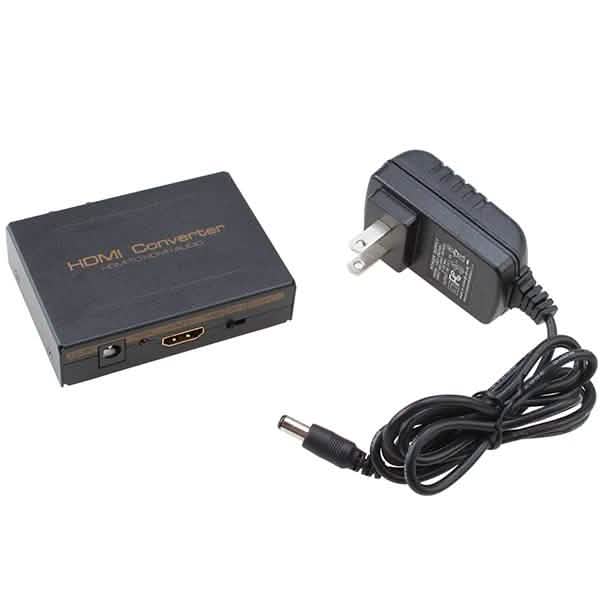

Lieferumfang:

• 1 x HDMI ZU HDMI+Audio (SPDIF+L/R)

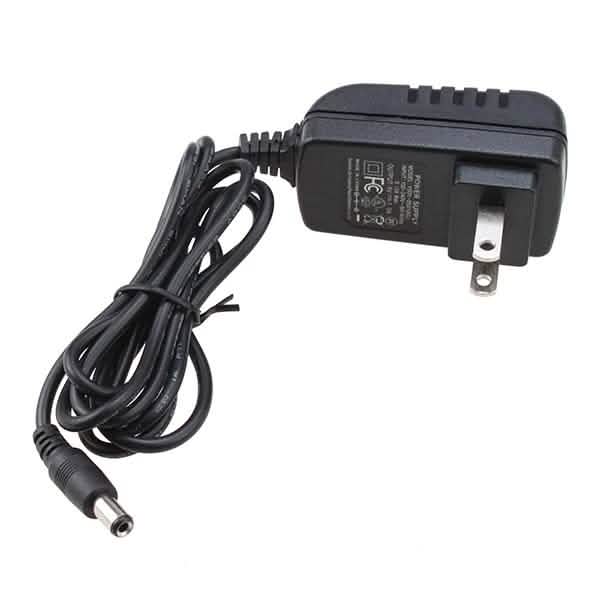

• 1 x DC5V Netzteil
• 1 x Bedienungsanleitung
